移相级联多电平变换器

级联型多电平逆变器可以降低开关管的电压应力,减小输出滤波器,并且易于模块化和相电压冗余,非常适合中高压大功率的应用场合。三相交流电源通过移相变压器整流分别给逆变器的各单元提供独立的直流电源,相差一定角度的移相变压器的原边电流相加可以抵消大部分低次谐波,大大降低注入电网的谐波电流。

 移相级联多电平变换器电气拓扑图

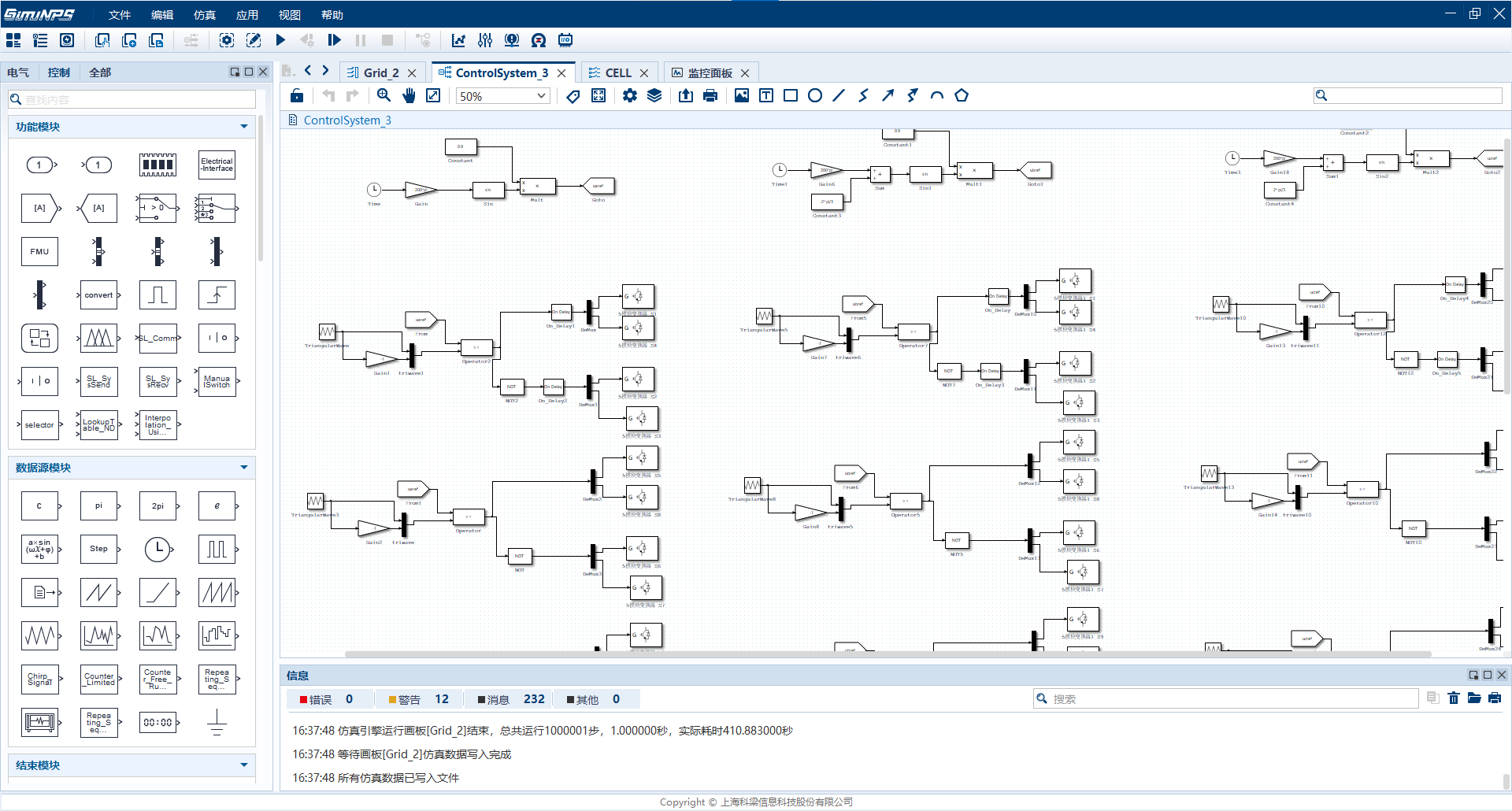

 移相级联多电平变换器控制结构图

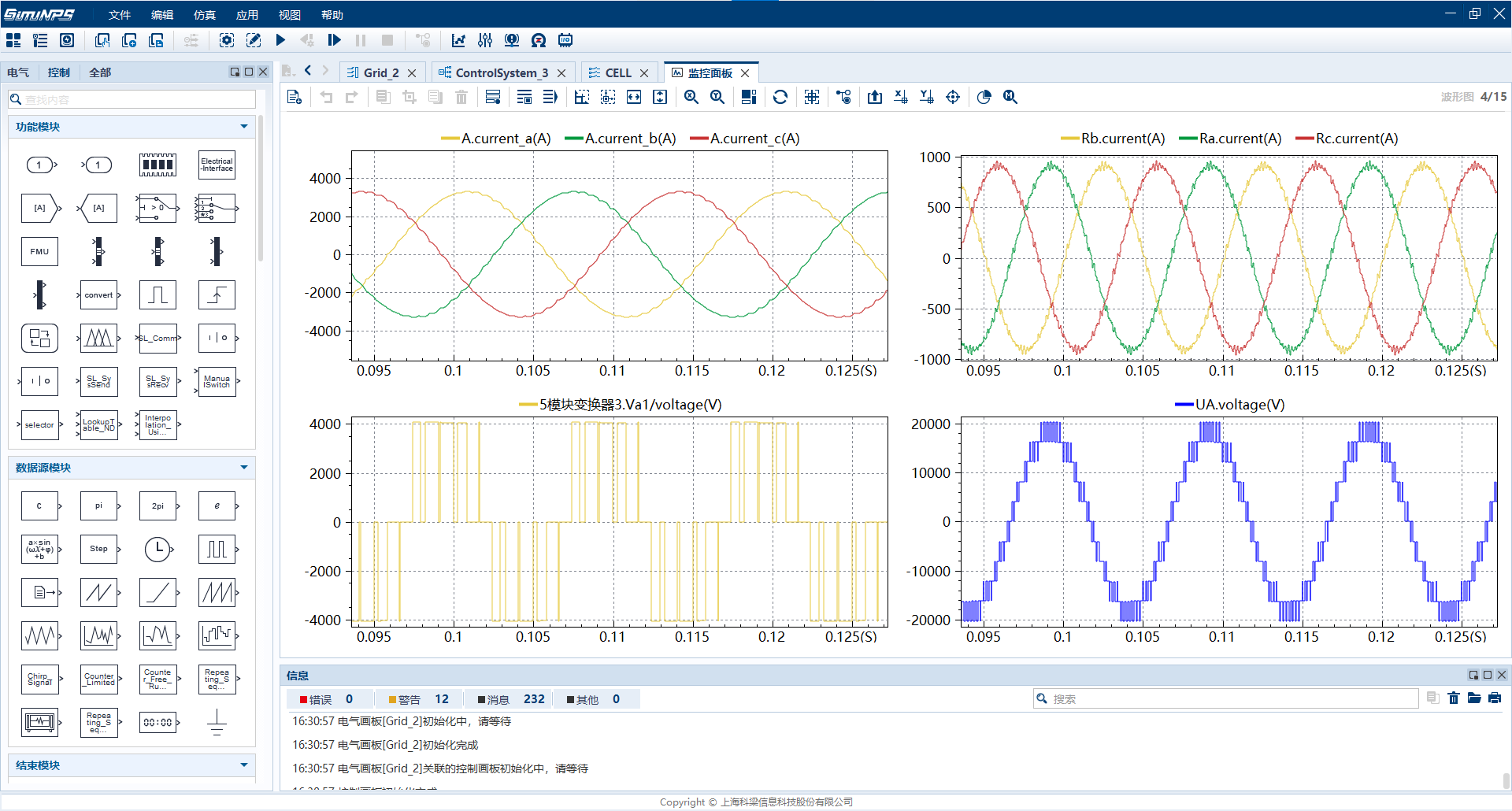

移相级联多电平变换器仿真结果
