IEEE118节点标准模型
IEEE118节点系统是一个标准的电力系统测试模型,由IEEE制定,广泛用于电力系统分析仿真的教学和科研。其包含了118个母线节点、54个电源、175个线路模型,电压等级有138kV和345kV这两种。该系统具有代表性,可以反映出实际中规模电力系统的典型特性和运行规律。

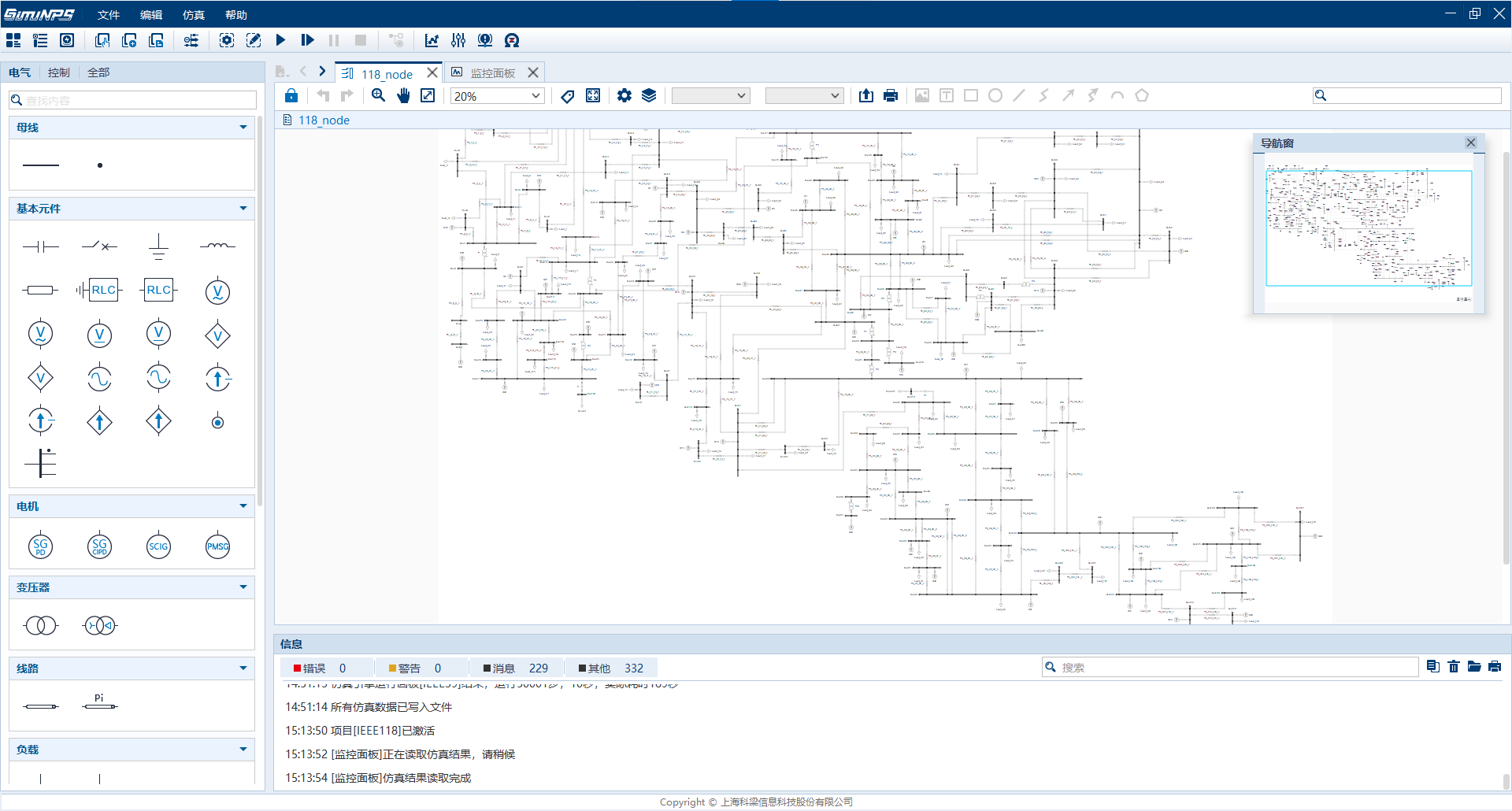

电网模型如下图:

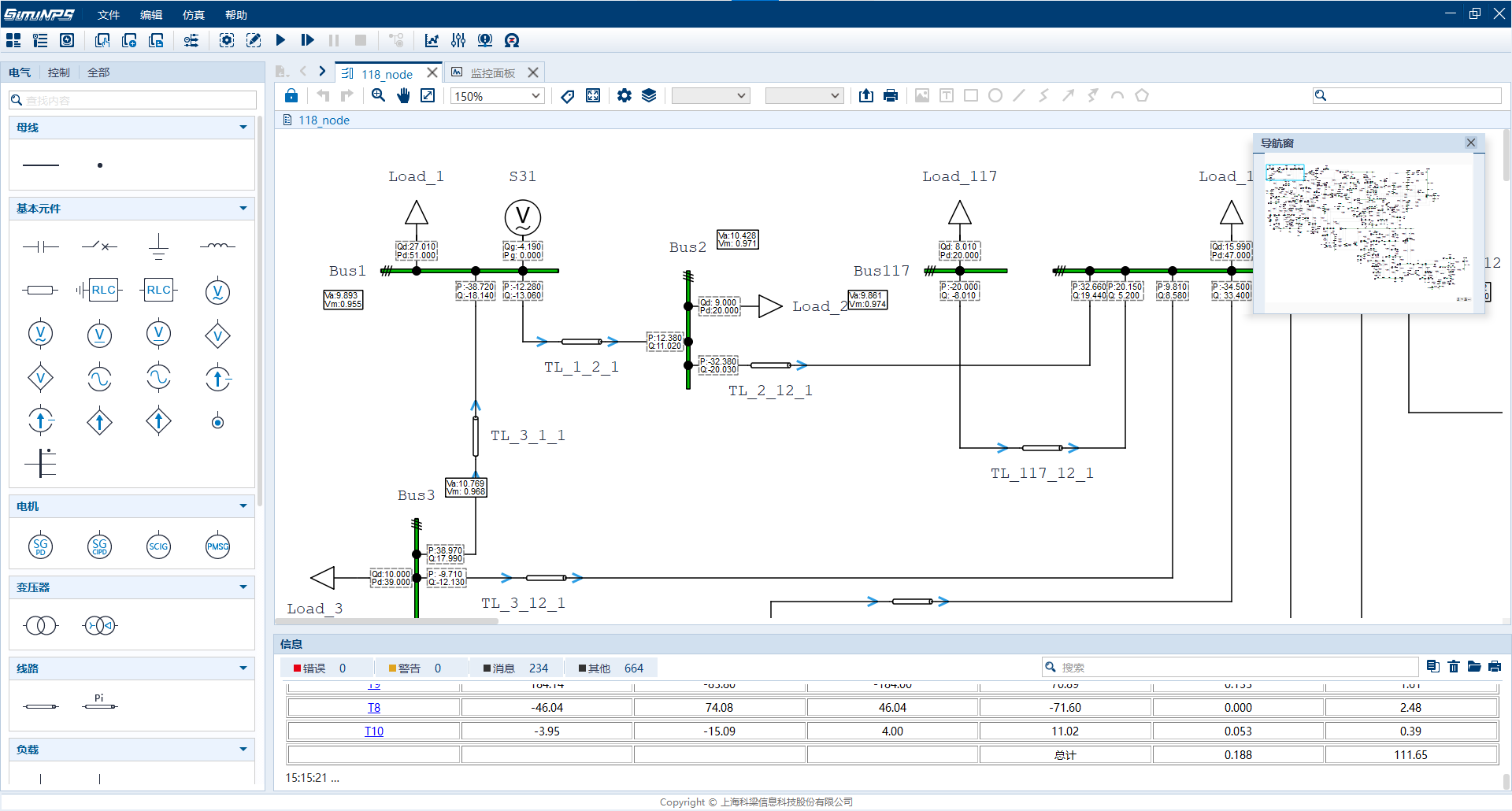

潮流计算结果展示(由于模型较大,只截取了部分区域):

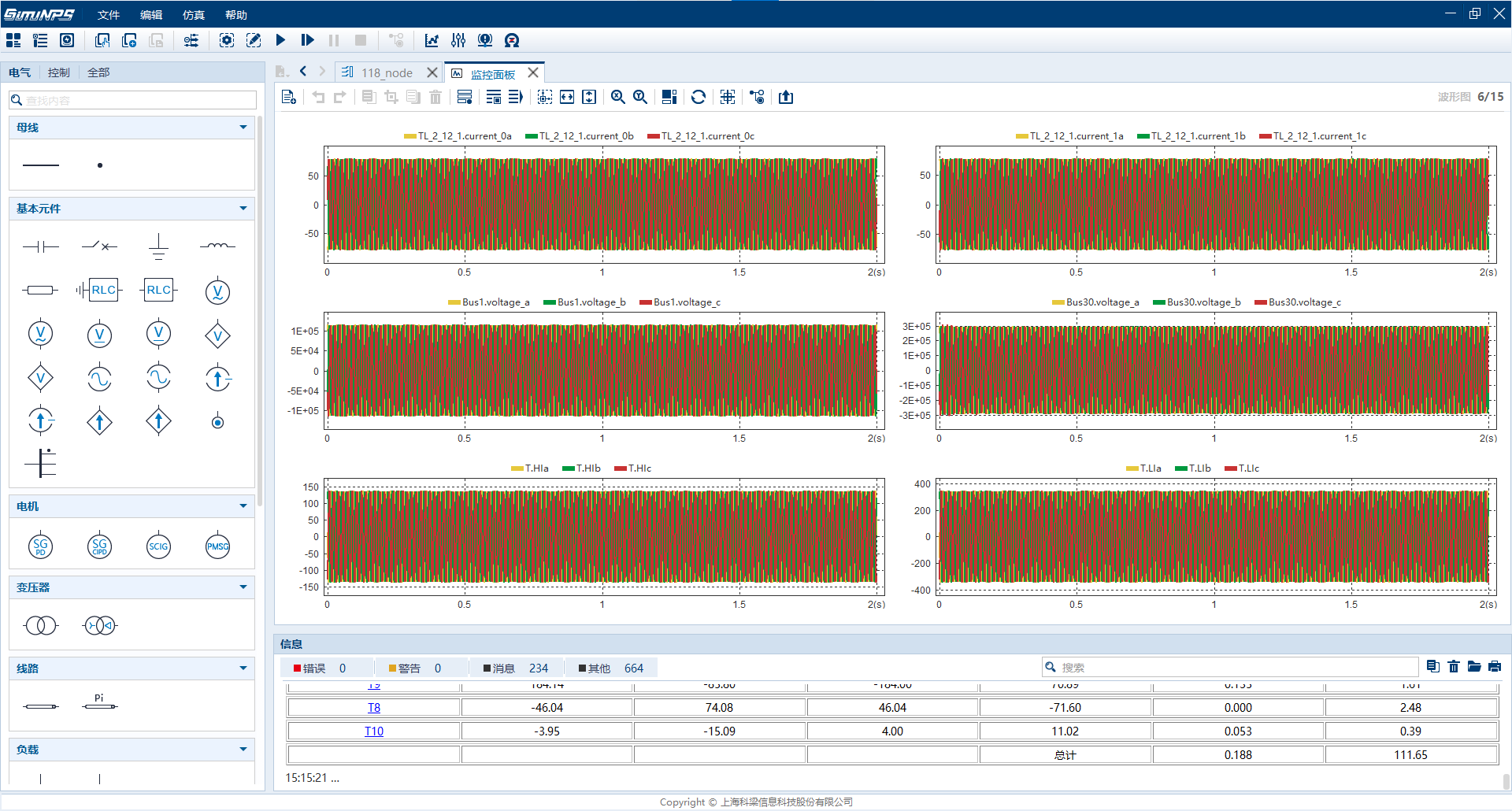

仿真运行结果如下图,第一行是传输线上的电流,第二行是母线电压,第三行是变压器两端电压。
