双端VSC示例工程模型


双端VSC模型是指基于电压源换流器(VSC)的高压直流输电(HVDC)系统,其中两端的换流器可以独立控制交流侧的有功和无功功率,实现双向潮流调节和无功支撑。

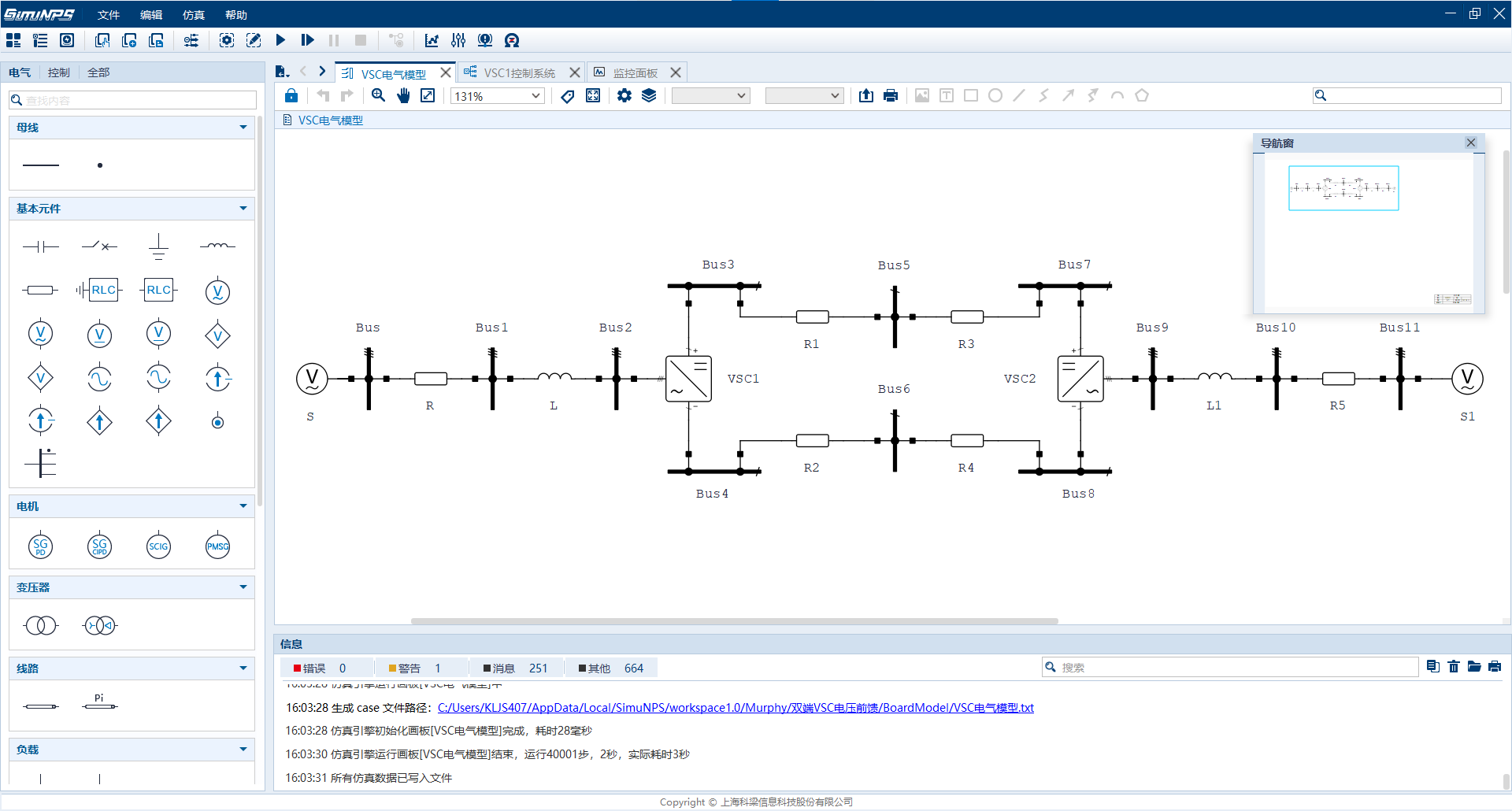

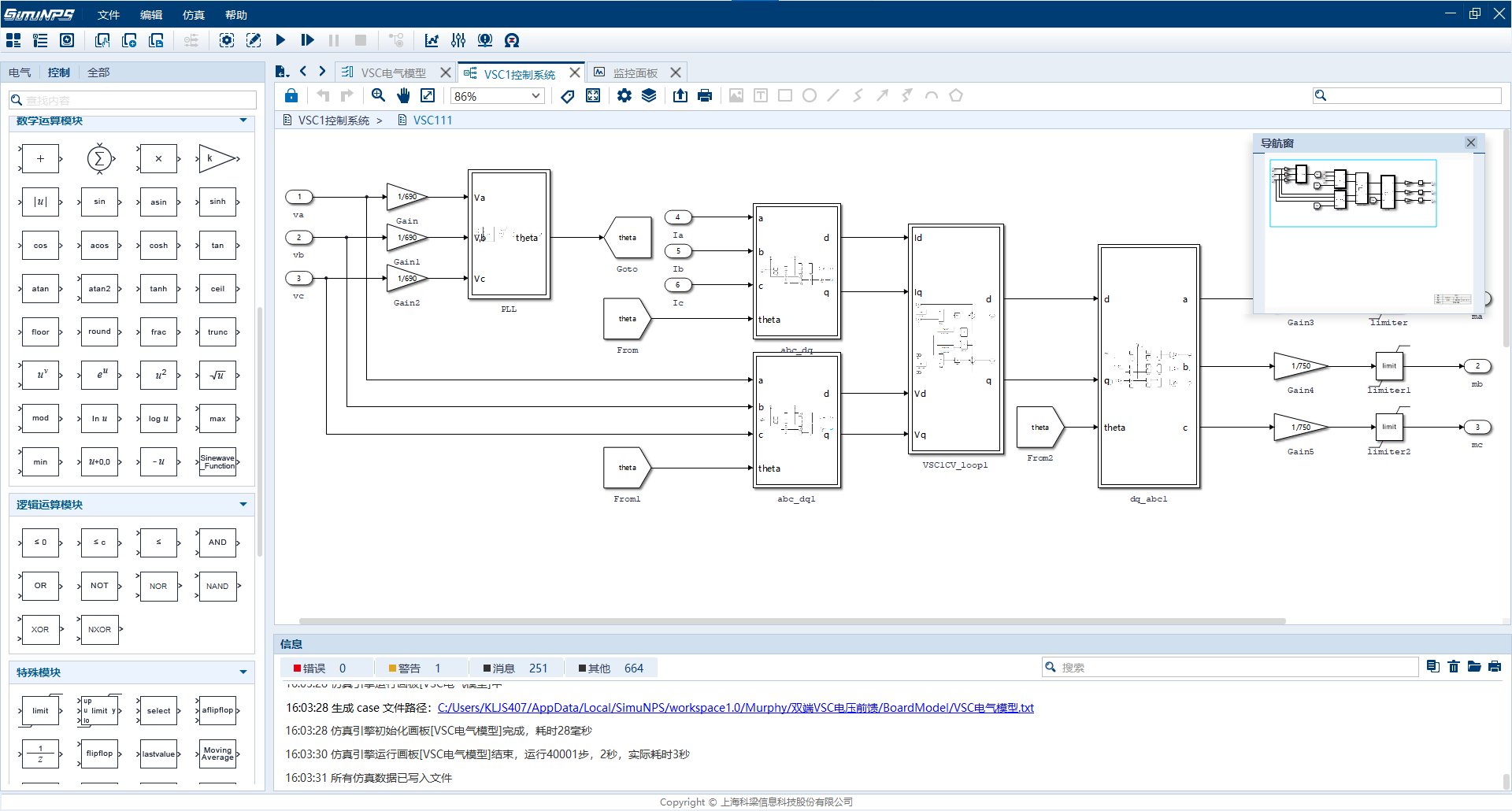

其电气模型和控制模型分别如下所示:

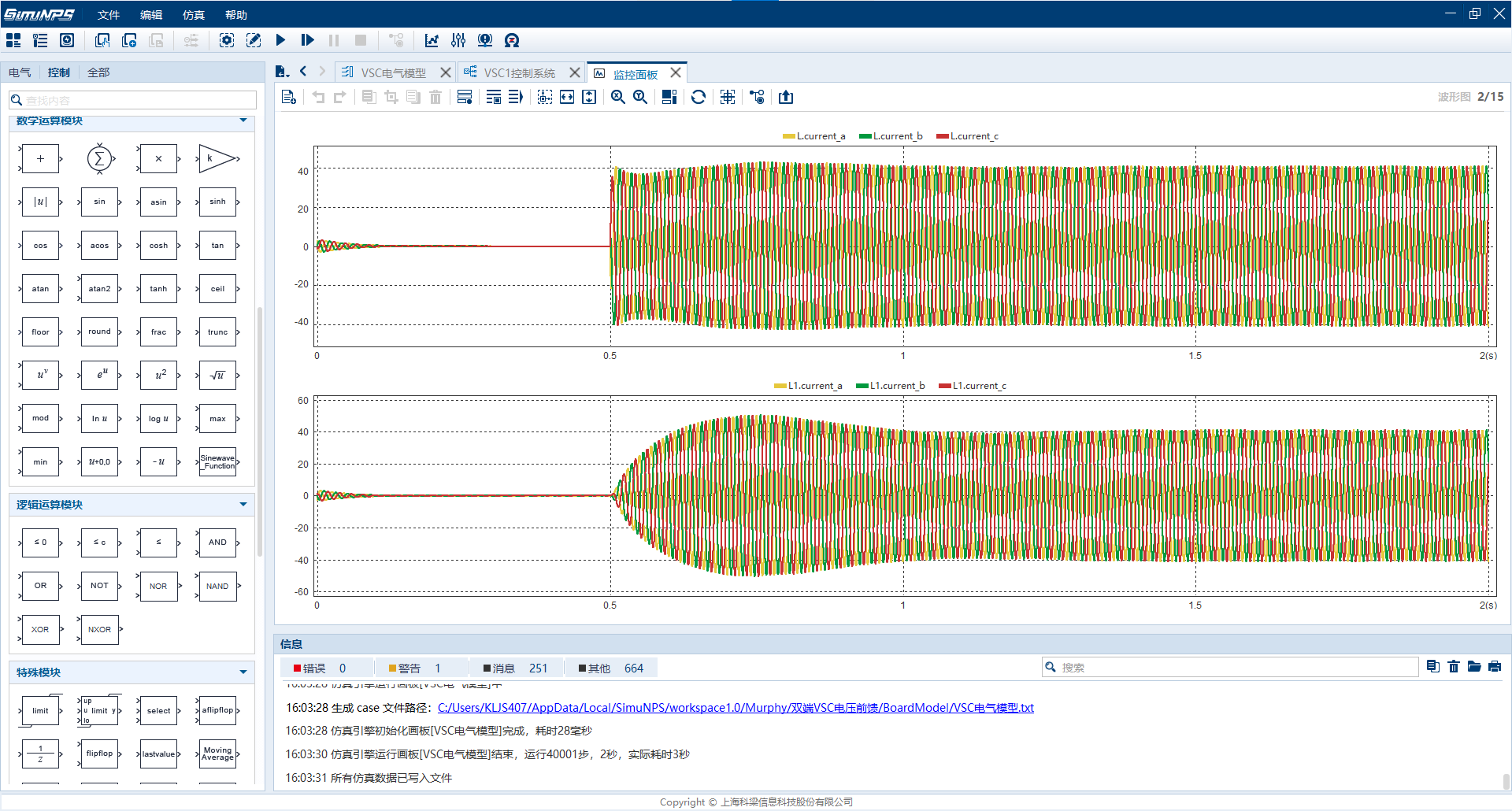

0.5s对送端VSC电流环d轴施加一个阶跃,d轴参考值从0跳变为50A,SimuNPS仿真结果,如图所示:

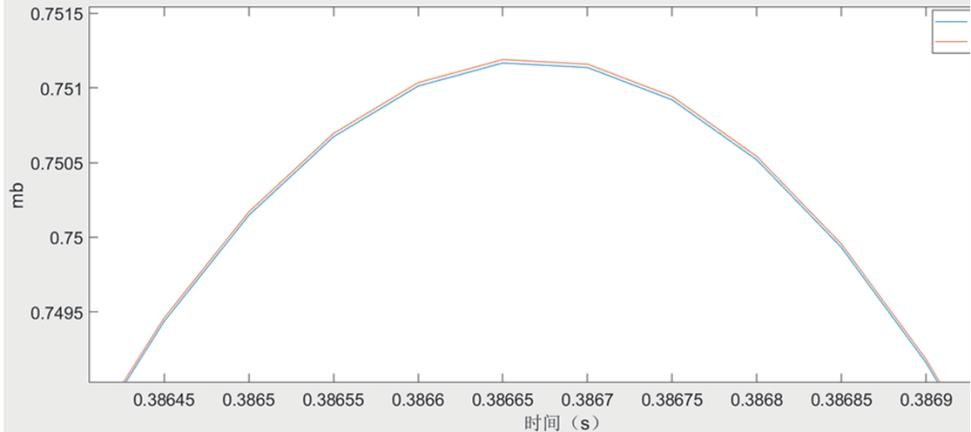

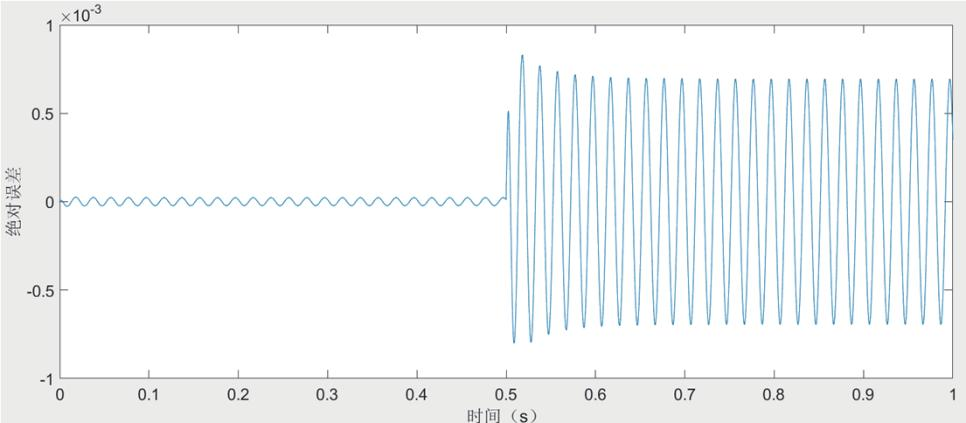

与主流仿真软件对比,局部放大和绝对误差如下图所示,两者平均误差为0.066%,满足仿真精度要求。
