LCC-HVDC系统主要由三部分组成：整流站、直流输电线路和逆变站。交流电力首先经过整流站转换为高压直流，然后通过逆变站将直流电力输送到另一端交流。这种结构使用了多个晶闸管组成的换流阀，可以实现高压大容量电力传输，两端的换流站可以精准控制交流侧的有功功率，实现双向潮流调节。

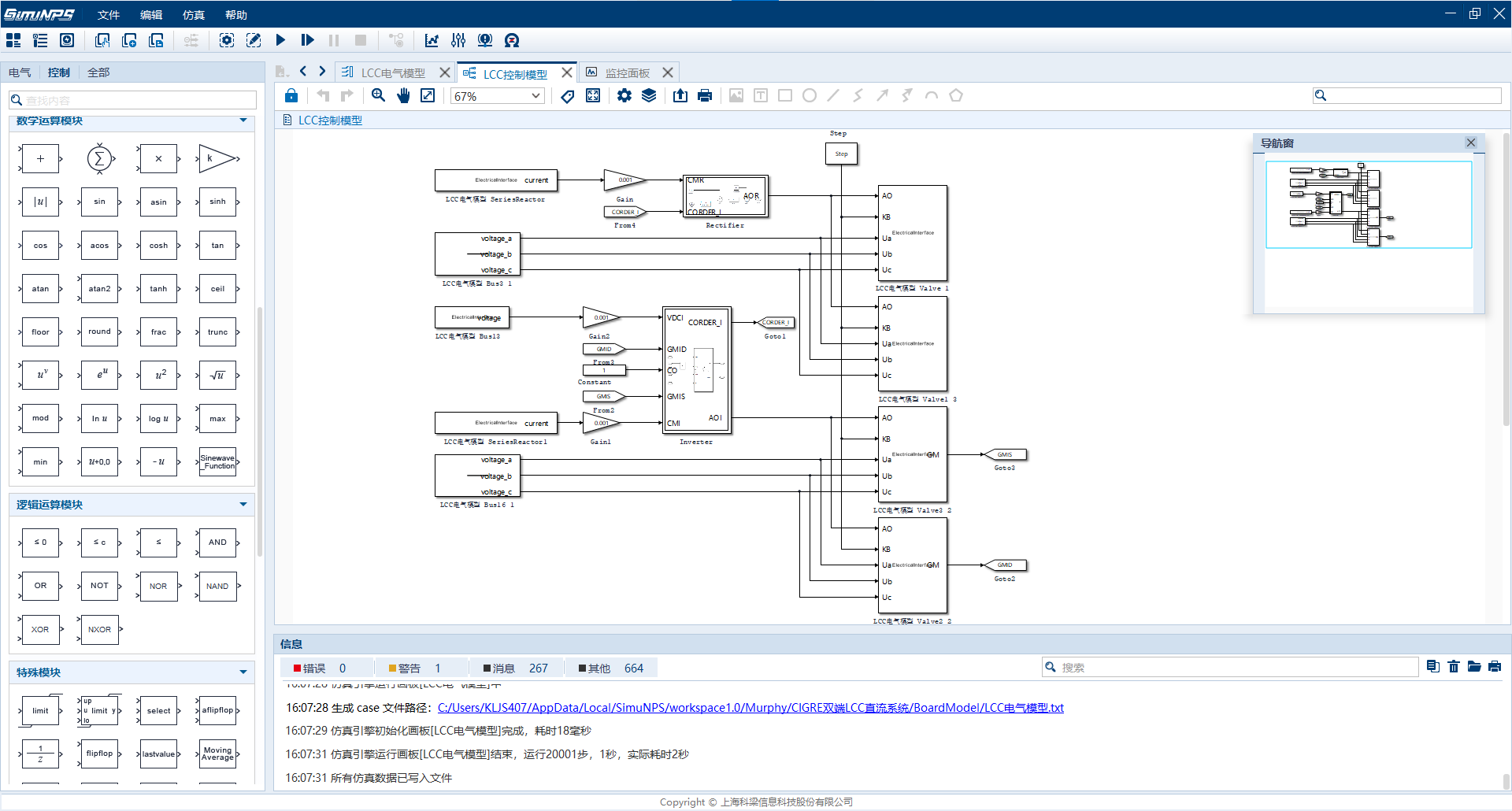

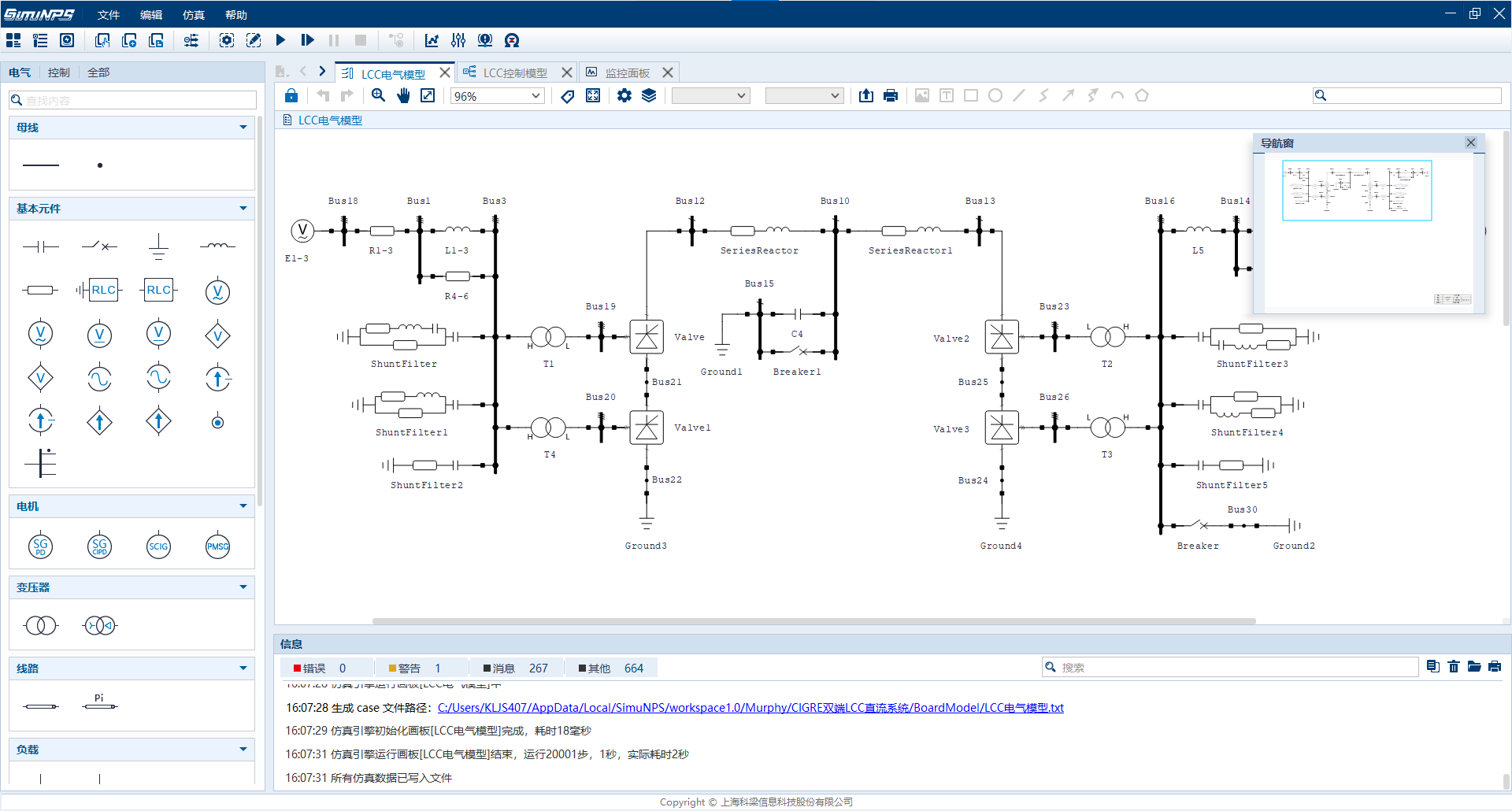

其电气模型和控制模型分别如下所示：

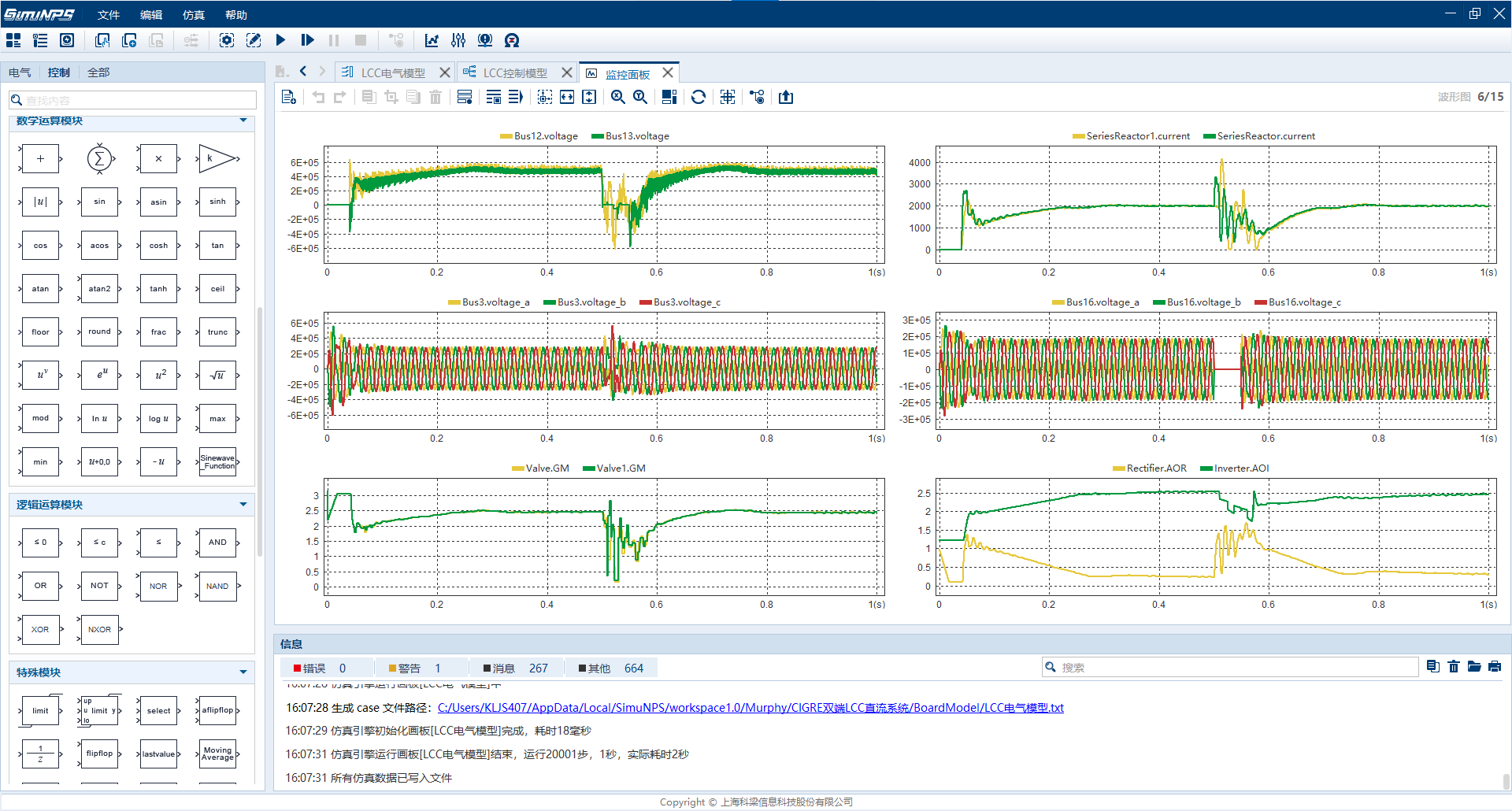

下图为直流接地故障发生于0.5秒，故障持续为0.01秒，交流故障发生于0.5秒，故障持续为0.05秒的仿真结果：
