并网储能示例工程模型


并网储能系统是指与电网相连的储能系统,它可以对电网进行充放电,在电力系统中实现负荷管理、频率调节等功能。将储能系统与电网连接,以实现电能的储存和释放。通常用于解决可再生能源发电的不稳定性问题。

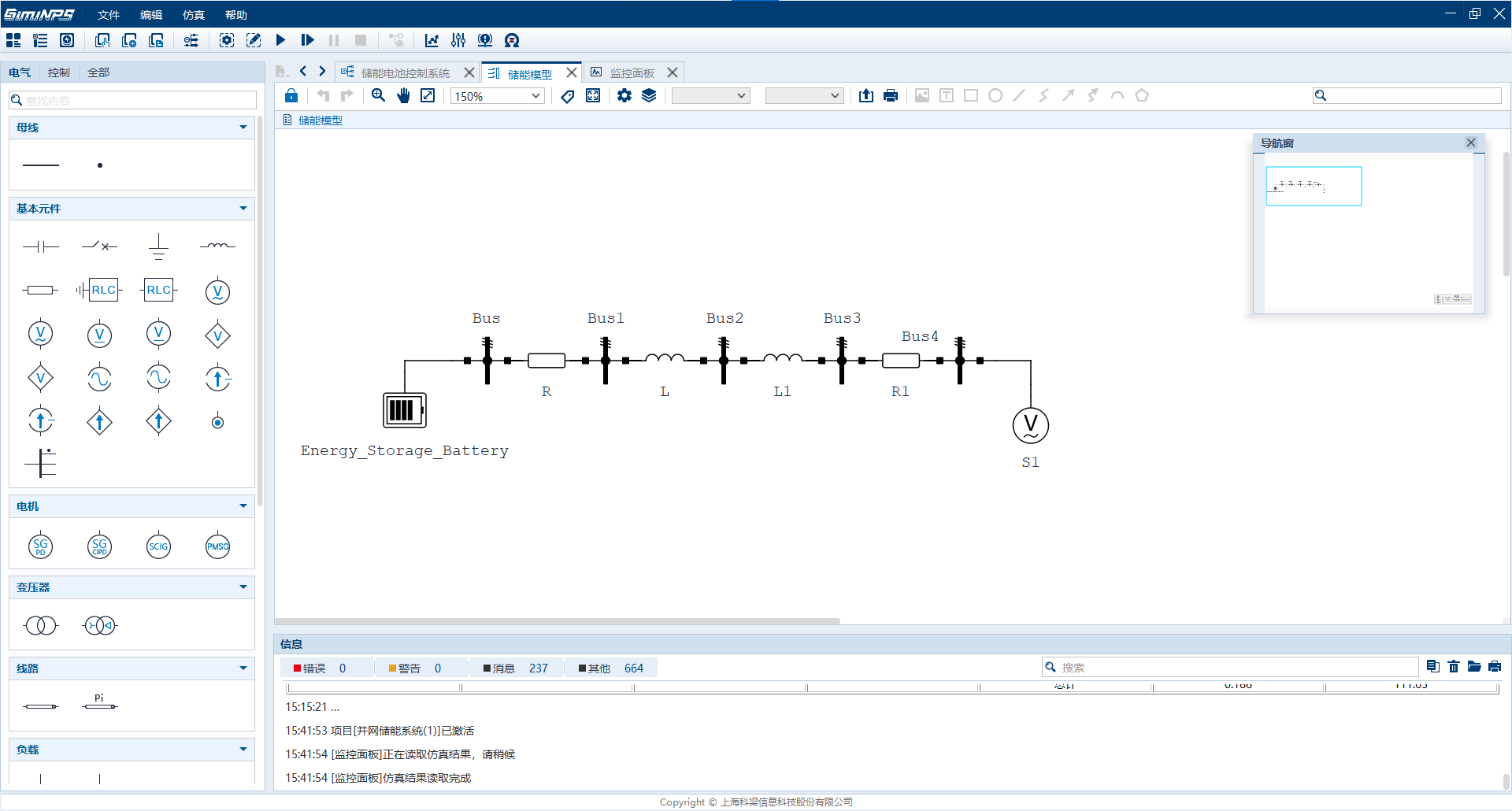

最左侧的储能电池器件模型,其内部已经封装了电池、DC-DC逆变器、连接器、机侧换流器、网侧换流器。用户可以直接设置参数,免去了冗杂的模型搭建过程。电网模型如下图:

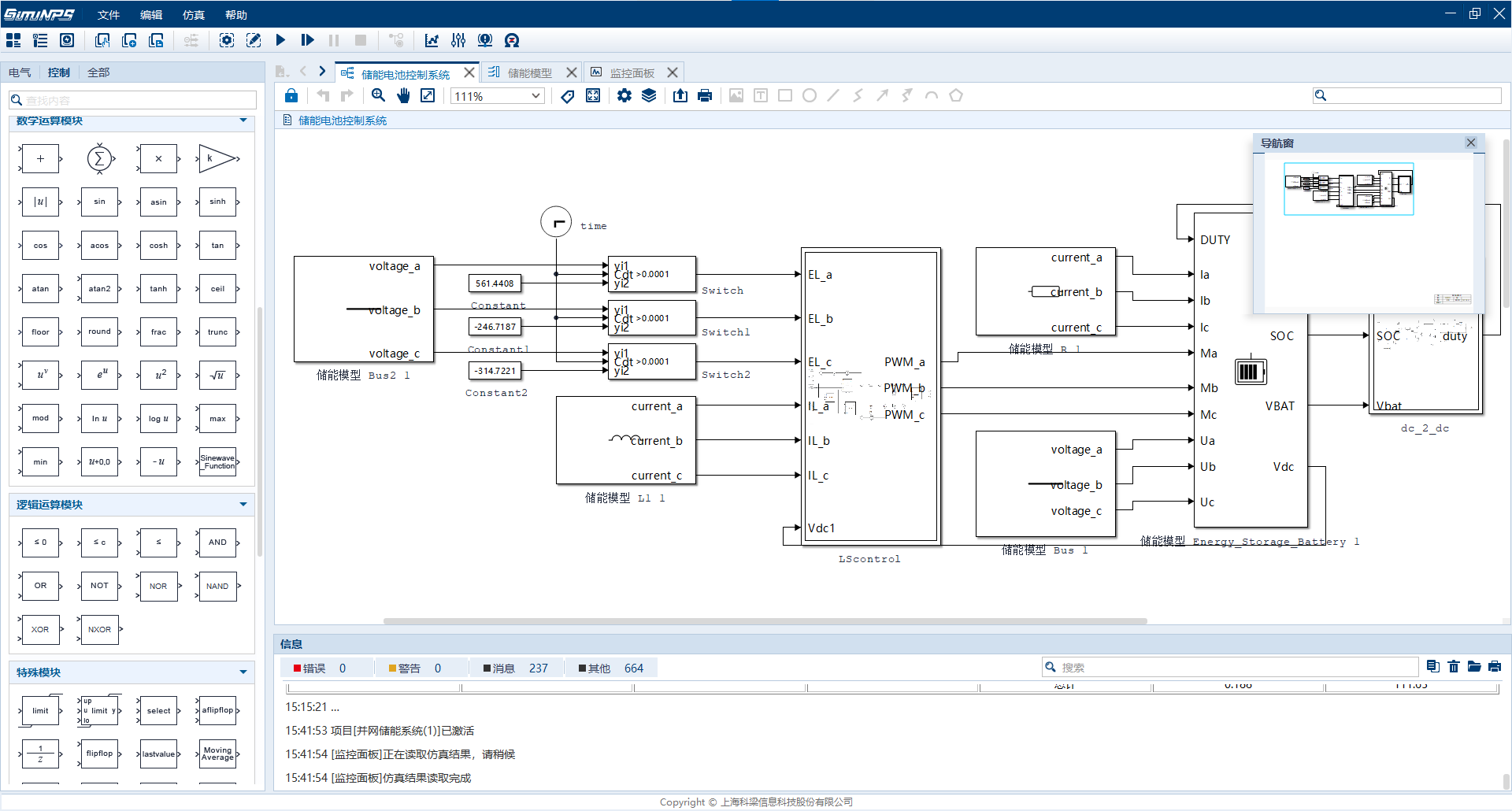

控制系统如下

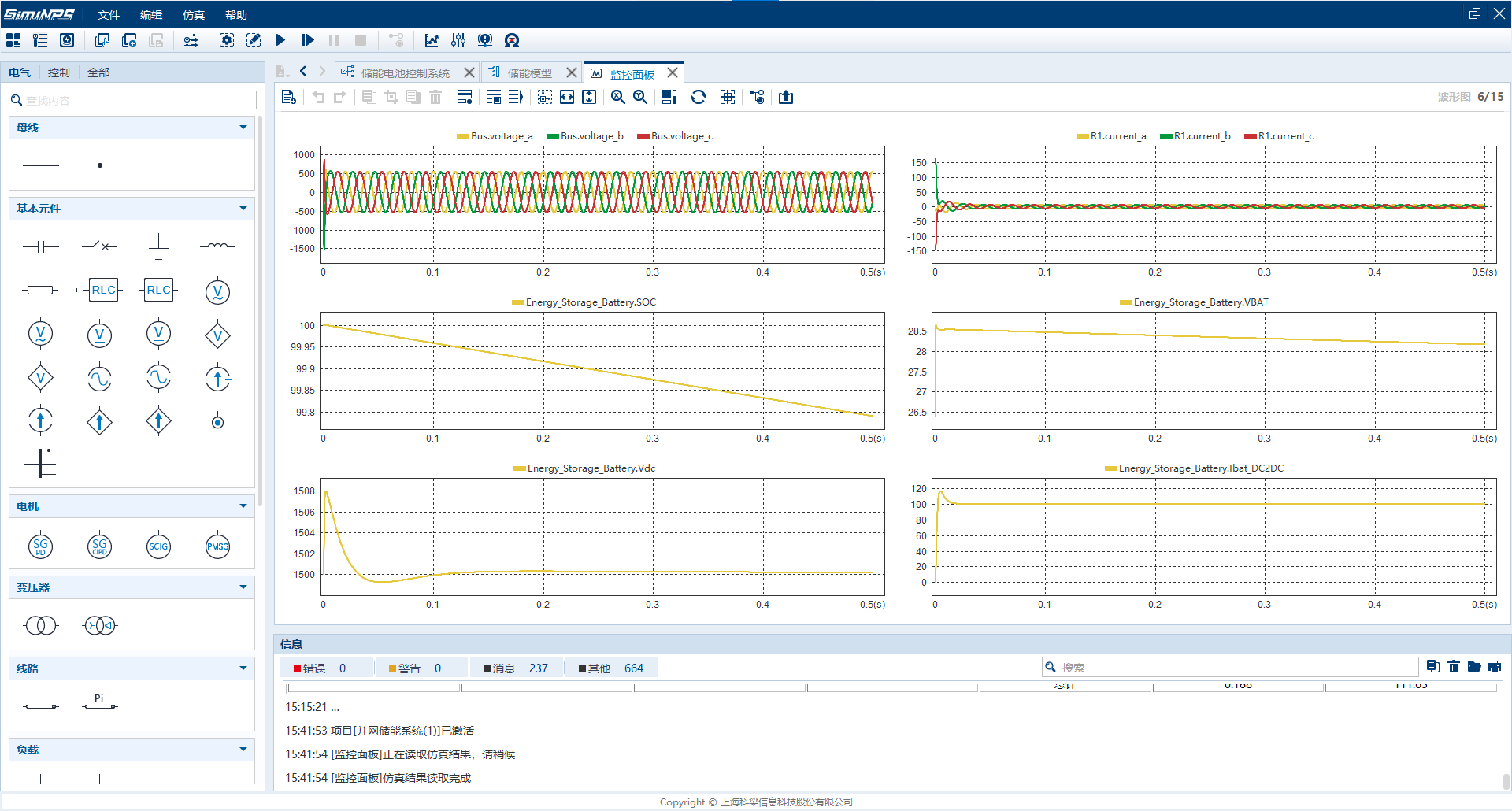

仿真运行结果如下图:
