构造型与子系统有什么区别?

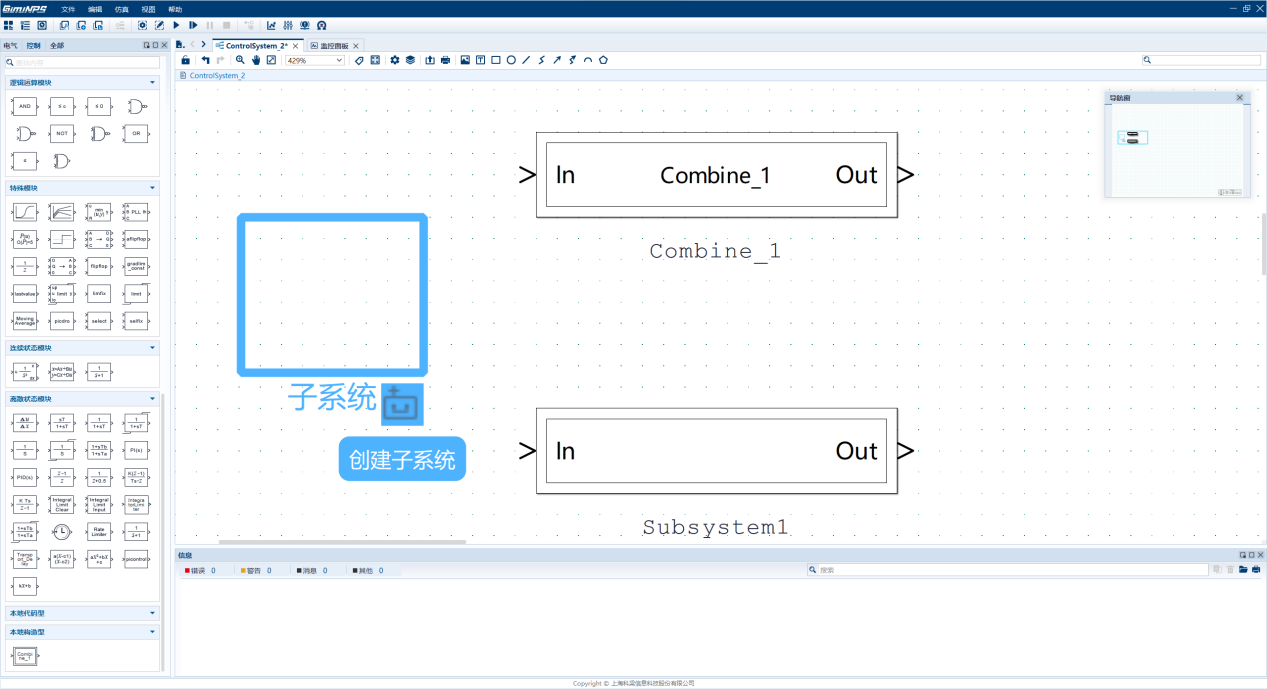

如下图,Combine_1是一个构造型,由一些基础控制模块或其它构造型模块(不能包含自身)组成的一个整体的模块,类似于Simulink的库,创建完成后,在控制系统中使用时,可以对其修改参数,不能修改内容,修改原始模型后,同步更改引用的地方。
上图中Subsystem1是一个子系统,子系统属于其所在的控制系统,与外部无任何关系,可任意修改内部内容。在SimuNPS中支持创建空白子系统与框选模块创建子系统,在画板空白区域圈选后,会提示创建子系统,点击中间部分或者右下角图标即可创建一个空白子系统。
