级联STATCOM仿真建模

级联STATCOM能够大大减少补偿电流的谐波含量,降低滤波电感的体积,满足高压大容量的应用需求,并且可依据电压等级选择级联H桥模块的数量。因其具有响应速度快和无功补偿范围宽的优点,使得它在提高系统电压调节能力和暂态稳定性等方面具有明显的优势。本模型主电路每相由10个H桥模块串联组成,通过滤波电感接入电网。

级联STATCOM仿真建模电气拓扑图

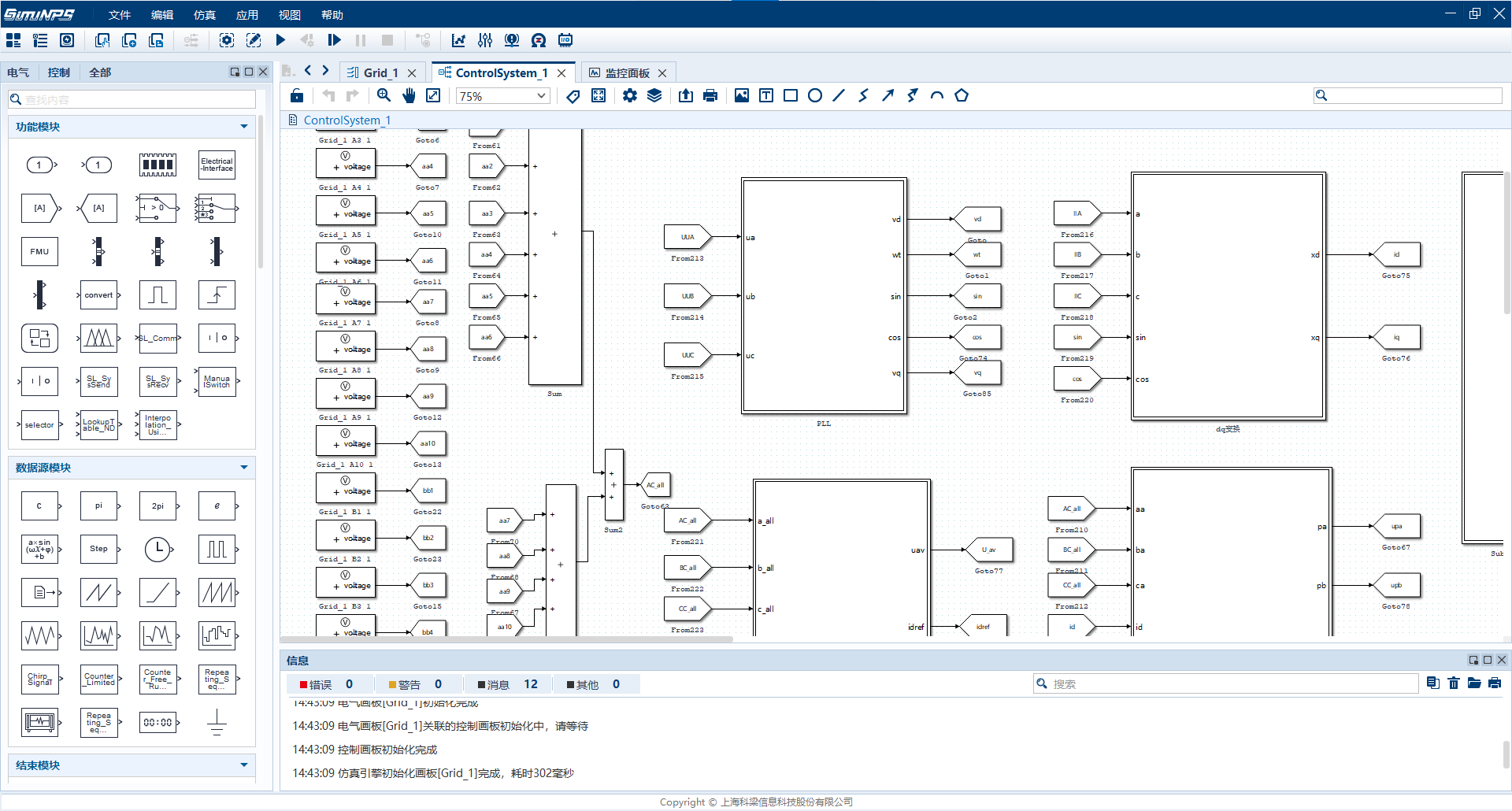

级联STATCOM仿真建模控制结构图

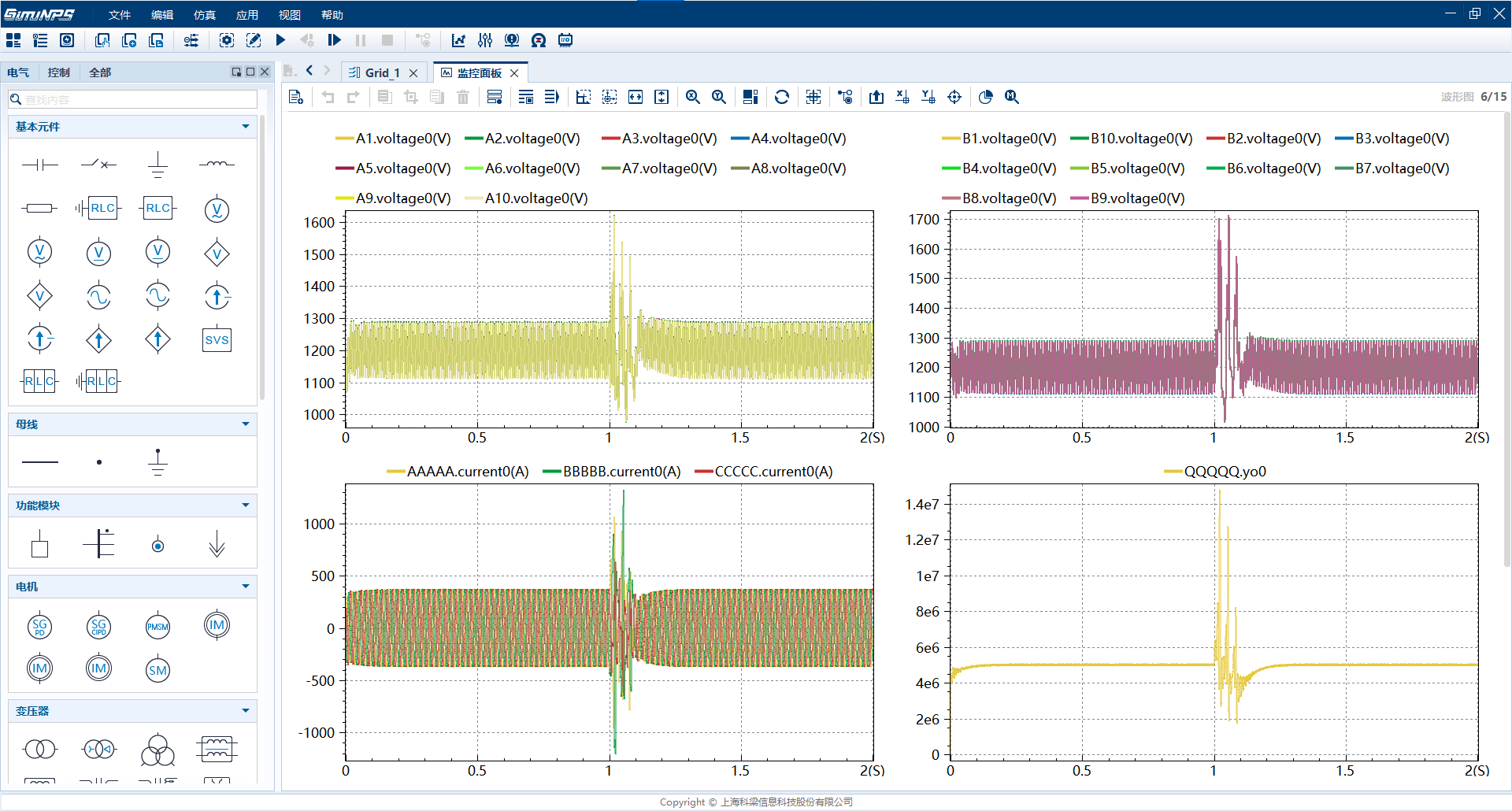

级联STATCOM仿真结果
