SimuNPS-FlexView

一、软件定位

FlexView是面向新型电力系统仿真或实际系统运行场景的全域可视化监控软件，深度融合GIS地理信息和实时仿真或系统运行数据，软件可将仿真系统或者实际系统的动态时变过程用直观的图像化效果展示，帮助用户更高效地理解目标系统的动态变化过程或控制结果。

FlexView将实际系统空间布局与状态量有机关联，既能实时展示实际系统运行状态或仿真系统计算过程，又能用动态图像实现快速仿真计算过程或实际故障过程的慢速回放，使抽象的系统动态过程和仿真计算过程从“表格和波形”进一步变成可展示、可说明、可回放的直观展示。

二、主要功能

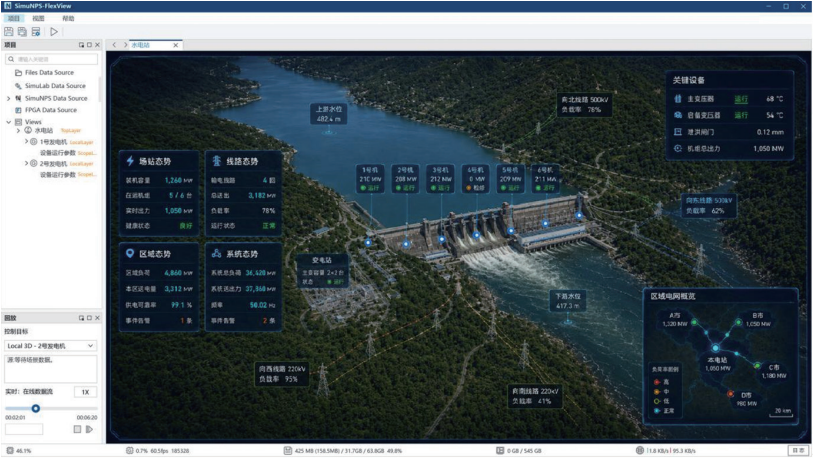

FlexView可根据具体业务场景自由组态构建展示模型，实现图形界面与系统状态量的实时双向关联。其中，上行可实时展示设备及系统运行状态，下行可通过命令窗口完成控制指令下达。系统支持融合GIS地理信息系统的无级缩放、分层分级展示，并可与波形数据联动分析，实现从宏观地理态势到微观信号波形的全尺度穿透式可视化。同时具备实时过程展示与快速动态回放功能，能够完整记录和重现系统运行过程。

1.组态建模与场景构建

FlexView提供可视化组态建模能力，面向实际电网结构与应用场景，支持用户通过拖拽式方式构建自定义可视化模型，实现空间对象创建、属性映射与界面布局的灵活配置，无需编程即可完成场景搭建。

2.图形与数据实时关联

FlexView基于数据驱动，将电压、电流、功率、开关状态、保护动作和告警信息等关键运行数据映射到可视化图形界面，通过“表盘”、“柱状图”、“告警窗”、“实时数据栏”等动态图、状态标牌、颜色变化及智能告警等方式，全景展现系统拓扑结构、设备关联关系和运行状态，实现“状态可视化、运行可追踪”的监视能力。

3.运行控制与指令管理

提供“滑竿”、“按钮”、“命令窗口”、“换挡”等命令交互窗口，支持控制指令的手动下发、执行状态反馈与结果确认，实现对系统运行过程的实时交互与闭环控制。

4.多尺度分层展示

面向复杂电网与仿真场景，可与GIS地理信息系统融合随缩放层级自动切换数据展示粒度，实现从GIS对象或3D设备到信号级信息的逐级穿透，并支持关联调取模拟量波形、数字量时序及事件记录。通过与FlexScope(高级数字示波器)结合，提供专业信号分析与运行证据追溯能力。

5.运行过程全景视图

面向实际系统及仿真系统动态变化过程的实时监视需求，通过对电压、电流、功率、开关状态、保护动作及告警信息等数据的持续采集与同步更新，将运行过程以动态图形方式实时展现于可视化界面中，在过程推进中可同步关联拓扑结构变化、设备状态变化及关键事件触发情况，使运行过程“可见”。

6.全过程回放与复盘

FlexView基于时间轴对系统状态量进行连续重建，可按时间顺序回放仿真计算或真实运行过程，支持对故障扰动、控制保护动作等微秒-毫秒级变化过程进行慢速回放，使快速变化的动态过程具备可观察性，同时支持对慢速持续小时级功率调节过程进行倍速快放，能够高效展示规划生产生成模拟、运行优化调度等的调节效果。

三、总结

面向新型电力系统仿真业务，FlexView让用户从“看曲线、读表格”进一步走向“看对象、看状态、看过程、看影响”。通过场景化展示、对象化分析和过程化复盘，帮助客户快速直观的了解系统动态过程或仿真结果以及优化控制策略的成效。
