SimuNPS-FlexTransfer

一、软件定位

SimuNPS-FlexTransfer是科梁科技面向电力系统仿真模型迁移、标准化建模和模型调试研发的专业模型转换软件。

软件支持对BPA、PSCAD、HYPERSIM、Simulink等平台模型进行解析，将不同软件中的网络拓扑、设备参数、控制模型和运行配置转换为统一的数据表达，并生成可在SimuNPS-EMT、SimuNPS-FD中继续编辑、调试和运行的工程模型。软件可显著减少重复建模工作，使模型迁移从依赖个人经验的手工操作，转变为规则驱动、过程可追踪、结果可复核的标准化工程流程。

二、主要功能

1.格式转换与参数映射

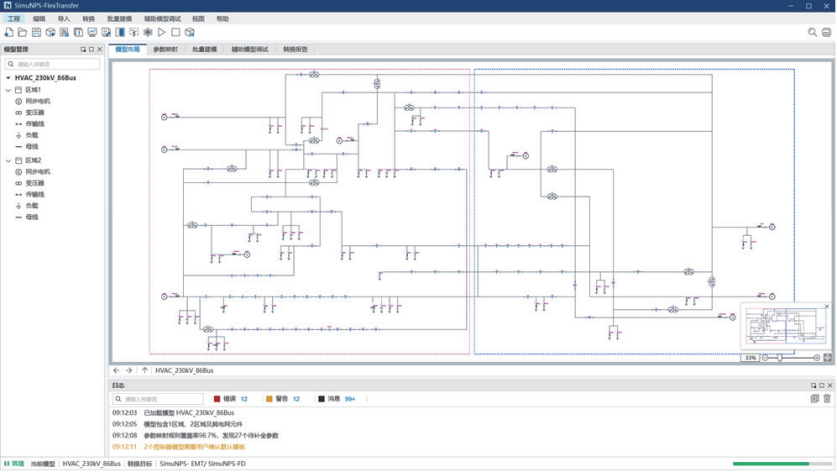

SimuNPS-FlexTransfer可导入BPA,PSCAD、HYPERSIM、Simulink等模型数据，提取源模型中的网络结构、设备参数、控制关系和运行状态设置，自动转换为SimuNPS-EMT模型格式。对于不同平台之间存在的元件参数差异，软件会按照预设的参数映射规则进行处理。并且允许用户修改默认的参数映射规则。如果源平台没有电网模型的图形布局（例如BPA），软件会在转换过程中用最优图论算法在目标平台上自动生成与设备实际位置关系布局一致的电网模型图形布局。

2.参数补全与完善

针对源模型中参数异常或缺失、控制器模型缺失或部分数据无法满足精细化电磁暂态仿真要求的情况，SimuNPS-FlexTransfer可根据元件类型、额定参数、模型应用场景及预设的控制器模型，对源模型进行自动纠错、补全与完善。对于无法自动确定的参数，软件能够进行提示和标记，便于用户进一步确认和修正。通过这一功能，可有效提升转换后模型的正确性及可用性。

3.批量自动建模

在大规模电网电磁暂态仿真研究中，用户往往要对大量元件参数进行修改，或者在不同位置添加多个故障扰动模型，手工逐个操作不仅耗时，而且容易出现遗漏和不一致。SimuNPS-FlexTransfer可帮助用户将这些重复性工作自动化、批量化处理。包括批量设置故障、批量配置监测量、批量修改元件参数等。用户只需在界面上进行简单操作，软件就会根据用户的设定自动生成对应的模型。

4.辅助模型调试

模型转换完成后，用户常常会遇到解耦不匹配、潮流不收敛、局部参数异常等问题，模型规模越大问题越难以定位。SimuNPS-FlexTransfer可提供一系列辅助模型调试功能，帮助用户更高效地发现和解决问题。包括：提供大型电网灵活划分为若干区域功能，便于逐区排查问题；提供辅助分层、分级、分区调试模型的模型边界等值功能(例如将发电机等值为无穷大电源)，简化模型以快速验证或定位问题；提供解耦点辅助设计等功能，帮助用户快速解决解耦矛盾引起的计算终止或单任务计算量过大影响实时性等问题。
