SimuNPS-FlexScope

一、软件定位

SimuNPS-FlexScope是面向电力系统各类状态量和控制量变化过程的数据监测与处理软件，数据既可以来源于仿真系统，又可以来源于实际装置或运行系统。

针对电力工程中数据来源分散、文件格式不一、采样频率差异大、数据规模持续增长以及数据分析工具相互割裂等问题，软件建立统一的数据接入、管理、计算、可视化和结果输出环境，将仿真数据、试验数据、实时运行数据纳入同一工程，实现跨来源、跨时间尺度的数据关联与对比，是统一、高效、可扩展的数据监测与处理工具。

1.数据接入

软件支持接入多种来源/格式的数据：

1)文件数据：支持.mat、.csv、.txt、COMTRADE等常用数据格式；

2)SimuNPS-EMT实时数据流：支持离线仿真和实时仿真(含FGPA)的数据流实时接入软件。

2.数据处理

软件内置常用的电力数据分析算法，包括通用数学函数、电力系统数据分析算法(如瞬时功率、三相有功/无功功率、累积能量)、谐波分析算法(如基波频率、FFT幅值相位谱、基频曲线、THD、对称分量)，并支持扩展用户自定义算法。

软件支持算法表达式功能，覆盖所有内置算法函数和常用运算符，方便用户执行多步骤的连续计算。

软件支持对视图内数据进行标准计算，包括最大值及时间点、最小值及时间点、平均值、有效值。

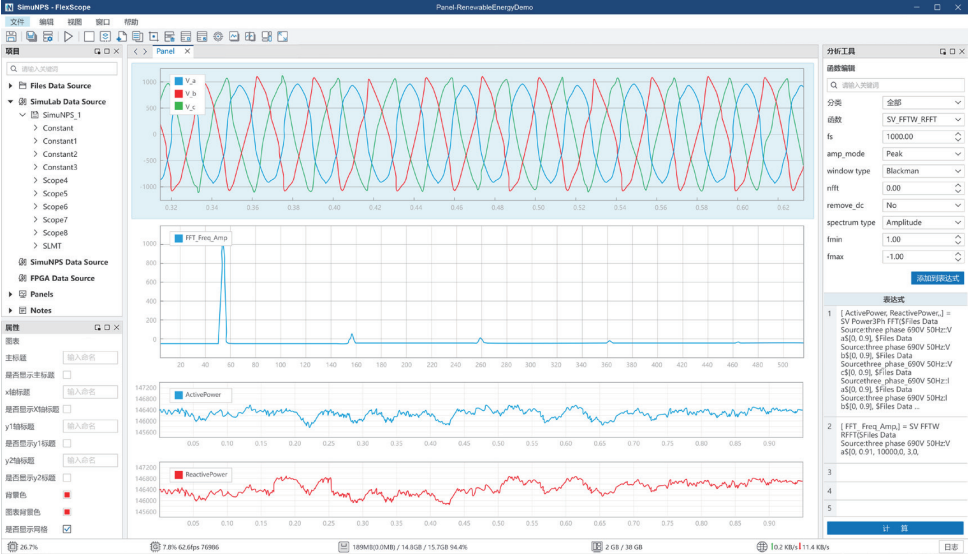

3.数据绘图

软件支持将不同来源的多个数据拖入同一坐标视图，支持灵活布局多个视图以及视图合并拆分。用户可任意选择和布局多个视图，联动执行缩放、平移、游标取值等操作，对关注的多个数据直观地开展对比分析工作。

面向电磁暂态仿真和长时间试验产生的大容量数据，软件支持10~100GB级数据文件和千万量级采样点的流畅可视化交互。无需用户预先拆分大容量数据文件，软件通过自适应降采样算法，实现秒级响应的绘图、缩放和平移等操作。

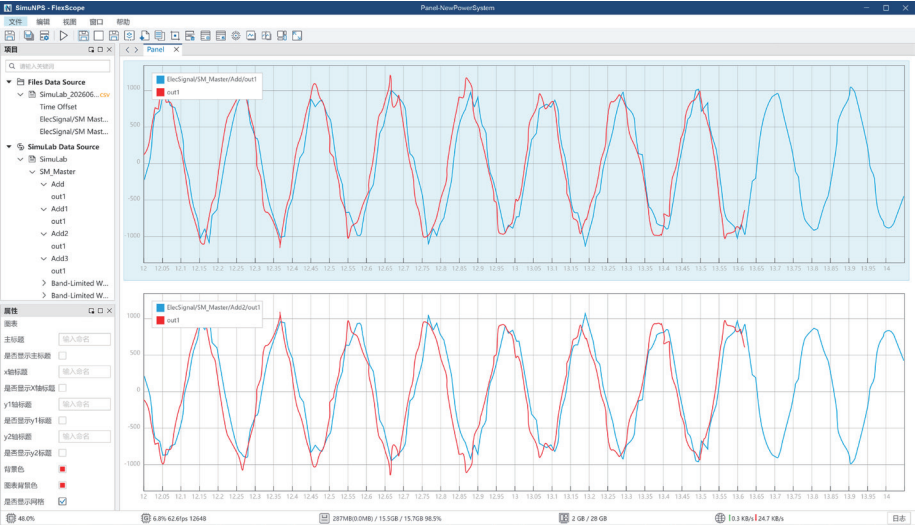

4.与SimuNPS-EMT协同测试和历史数据拍照对比

软件支持触发启动SimuNPS-EMT测试(需在模型中搭建触发操作开关)，并对测试数据绘图进行便捷地拍照留存，以便与下一步测试项产生的数据绘图进行直观对比。
